一、行業背景

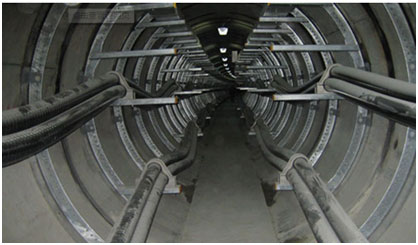

電纜隧道是容納電纜數量較多有供安裝和巡視的通道全封閉型的電纜構筑物，如果出現故障，會(huì )造成火災并引起大面積的停電。由于電纜隧道的封閉性，一旦發生火災，會(huì )迅速消耗掉隧道內部氧氣并產生大量有害氣體，當甲烷、一氧化碳等危險氣體達到一定濃度時，還可引起爆炸。更嚴重的是，發生災害時隧道內部環境十分惡劣，不僅對搶修人員也將造成人身安全威脅，還會(huì )因為通信條件受限而造成信息交流受阻。
同時，電力隧道內敷設的大量的高壓電纜、通訊光纜等資產成為犯罪分子的重點偷盜對象，一旦發生電纜、光纜盜割事件或線路故障，會(huì )對工業生產、居民生活造成極大的負面影響。

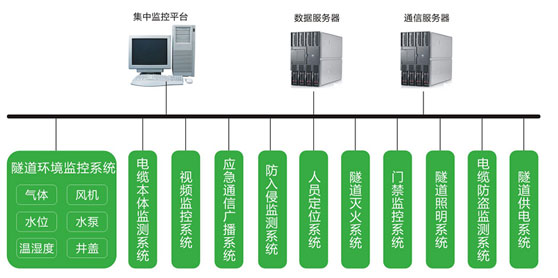

光格電力電纜隧道綜合監控系統采用物聯網架構，模塊化設計?？善交瑪U容，滿足分階段施工及技改的要求。各子系統的安裝、維護相對獨立，又通過統一的綜合監控管理平臺進行展示，操作方便。各子系統間信息互通，相互聯動，實現電纜隧道監測、運維的智能化、自動化，保障電纜隧道內環境、設備、運維人員安全。
二、政策法規要求
中華人民共和國行業標準《電力電纜隧道設計規程》DL/T 5484-2013中明確規定在電纜隧道中應設置相關設備監控及聯動系統?！秶W(wǎng)公司電纜溝道管理規定》要求對電纜隧道環境狀態進行監測。
三、系統功能
1、隧道環境監控系統
隧道環境監控系統對隧道內的溫濕度、水位、井蓋、有害氣體濃度等進行實時監測，保障高壓電纜及電纜隧道內設備的安全運行，確保進入隧道的運維人員人身安全。系統可在電纜運行異常、火災、有毒氣體超標等發生時聯動（干接點）風機、水泵、滅火裝置等，通過各種設施的有機組合和高效聯動達到控制事件影響范圍、及時排除險情、減少災害損失的目的。
2、電纜本體監測系統
實現對電力隧道內高壓電纜、局部放電、護套環流的實時監測，并進行載流量評估，保障電纜安全運行，實現動態增容。
3、視頻監控子系統
對隧道出入口等重要部位進行實時監測，當有火災險情或非法入侵時協助工作人員查看隧道實際情況。
4、應急通信廣播系統
實現隧道內童話、隧道與外界通話、險情信息統一廣播等功能，解決隧道內的通訊難題。
5、防入侵監測系統
實時監測隧道各出入口、人孔井等，出現非法入侵情況立即報警，告知值班人員。
6、人員定位系統
對進入隧道的運維人員進行實時定位，掌握其在隧道內的行動軌跡，并可輔助查崗。
7、隧道滅火系統
當隧道內出現火情，可通過遠程、就地和熱敏線等三種方式觸發滅火器，抑制火勢，降低損失
8、門禁監控系統
對隧道出入口進行有效的權限管理，防止非法入侵。
9、隧道照明系統
滿足隧道內施工維護照明需求，實時監測照明設備工作狀態，并可遠程控制。
10、電纜防盜監測系統
實時監測電纜上的振動情況，發現盜割電纜現象立即告警并與廣播系統聯動，及時阻止偷盜行為。
11、隧道供電系統
提供交流、直流遠供、CT取電等多種供電方案，可根據隧道現場實際情況靈活選擇。
四、系統組網
