ACU300H系列產品為光格于2015年研發的第三代ACU產品，目前已停產，產品更新至新一代ACU300系列產品（點擊了解更多），已購買客戶根據合同約定提供維保服務和技術支持。
一、產品概述
ACU（區域控制單元），英文全稱Area Control Unit，負責工業現場特定區域的信號采集、控制信號輸出和遠程通信等任務，一般由可編程邏輯控制器（PLC）、工業交換機、電源模塊、保護模塊和機柜等部分組成。針對一些對防護等級、抗電磁干擾和設備體積等方面有特殊需求的場合，采用高集成度、SoC、大規模集成電路模塊進行一體化設計的ACU逐步成為行業的發展趨勢。
針對綜合管廊/電纜隧道等地下構筑物潮濕、電磁干擾強、污穢嚴重的惡劣場合，光格于2013年推出集成式ACU。其充分利用了大規模集成電路模塊、SoC片上系統等當前最先進的電子技術，將PLC、交換機、電源等設備的采集、控制、通信等接口集成為一體，減少中間連接線，提高可靠性，并減小其體積。經過多年的現場實踐，結合現場環境的實際需求，光格于2016年又推出了新一代高集成高防護的ACU300系列區域控制單元。
二、產品功能
1、集成AI、DI接口，實現對現場氣體、溫濕度、液位開關、紅外防入侵等傳感器的信號采集；
2、集成DO、RS485接口，實現對現場風機、照明、水泵、配電等設備運行狀態、故障信息采集，以及本地或遠程控制設備啟動和關停；
3、集成RJ45網口，實現與現場視頻攝像機、工業電話和工業AP等設備的數據交換和管理；
4、集成千兆光口，與監控中心核心交換機組網，實現工業環網應用；
5、告警日志及聯動動作保存功能，方便事故原因追蹤。

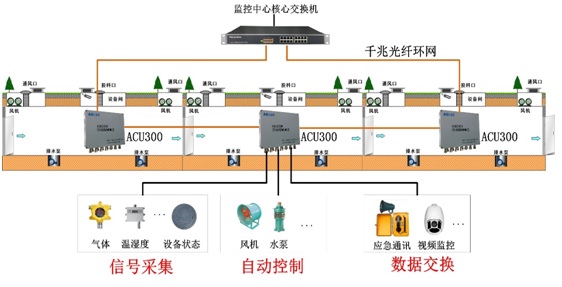

ACU330H組網應用示意圖
三、產品指標參數
注：ACU230為接口擴展模塊，須與ACU330H區域控制單元配套使用。
四、產品特點
高等級防護
綜合管廊/電纜隧道現場環境復雜，濕度可達98%RH以上，頂部、墻壁和設備表面經常有凝結的水珠（凝露現象），對現場監控設備防護等級提出嚴苛要求。GB50838-2015《城市綜合管廊工程技術規范》7.5.15要求，綜合管廊內監控與報警設備防護等級不宜低于IP65。

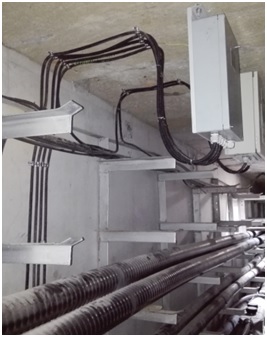

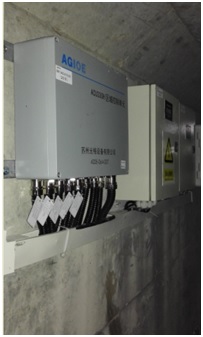

高潮濕、多凝露環境
☆采用鑄鋁箱和鍍鋅涂層設計，配套雙層防水接頭，防護等級達到IP68，防水防潮防腐蝕；
☆工程化應用設計，鎖式電纜接頭與金屬軟管無縫對接，防水、防電線松動。
權威機構IP68認證報告
抗電磁干擾

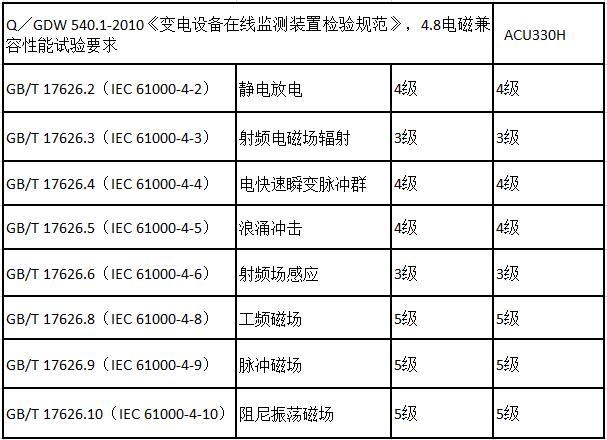

綜合管廊/電纜隧道中的110KV/220KV 高壓電纜持續向外輻射高能量的電磁波，嚴重干擾現場監控設備的正常工作。國家電網標準Q／GDW 540.1-2010《變電設備在線監測裝置檢驗規范》，4.8電磁兼容性能試驗要求產品達到工業四級以上。
高壓電纜強電磁干擾環境
☆接口采用隔離設計，產品通過電磁兼容GB/T17626（IEC61000）最高試驗等級認證測試；
☆符合《Q／GDW 540.1變電設備在線監測裝置檢驗規范》要求，保障設備和系統穩定運行。

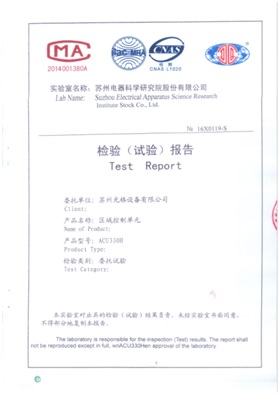

權威機構EMC認證報告
多功能小體積
☆單設備完成傳感器接入、設備控制和數據上傳功能；
☆芯片級集成體積小，重量輕，運輸、吊裝、施工輕松便捷；
☆采用壁掛或吸頂安裝，避免落地安裝對管線安裝和維護造成的干涉。
